排污冷卻器-熱交換器

【排污冷卻器型號】：RJ-(用數字公稱表示換熱面積)

應用

排污冷卻器是利用化學處理水或生水來冷卻排污或其它廢水的設備。減少熱量損失，同時加熱了化學處理水，提高了熱-率。也可用于冷卻或加熱水、汽介質。

材質結構：

排污冷卻器結-主要是由殼體、管束、左水室、右水室、支座及管路等附件組成。殼體采用-縫鋼管制作。管束由若干根不銹鋼管與左右兩管板及隔板組成。管板與冷卻管的連接，采用脹接或氬弧焊接結-。

更新日期

2021年11月08日

旺旺報價 QQ咨詢

排污冷卻器用途：

排污冷卻器是利用化學處理水或生水來冷卻排污或其它廢水的設備。減少熱量損失，同時加熱了化學處理水，提高了熱-率。也可用于冷卻或加熱水、汽介質。排污冷卻器有兩種形式：列管式排污冷卻器和表面式排污冷卻器。目-各電廠的排污水排入地溝，浪費了大量的水蒸汽及所含的熱量，如果在運行-調整不當可造成排水帶壓，引起安全隱患，-脅著電廠的安全經濟運行，為-這-問題，連云港靈動機電設備有限公司設計了排污冷卻器。

排污冷卻器安裝及運行：

①設備運至現場后，應按設備的支座尺寸做-基礎座，然后采用螺栓固接。

②控制排污水和冷卻水流量的閥門，由用戶按-際位置布置。

③排污水（被冷卻水）和冷卻水進出水管道上應裝有壓力表，溫度計接口，以便于調整其壓力和溫度。

④正確連接各-管路，確保-泄-現象，再投入試運行。確認-切正-后方可投入正-運行。

⑤在運行過程-，若發現故障及運行不良時，應立即停止運行，進行-查或-修。

⑥設備應當按運行記錄進行定期-修，其-修周期，按運行情況制定。

⑦設備長期停止使用時需將水全部排盡，并采用降低內部溫度或其它方法來防止設備的腐蝕。

排污冷卻器-益：

1.環保方面的-益：

投入排污冷卻器后，消除了機房-排汽“冒白龍”的現象，同時-消除了除氧器因低溫度進水引起的震動及排汽帶水現象。降低了排污水噪聲及熱污染排放，大大改善了周邊環境，對于發電廠建立自身的環保形象具有積-的意義。

2.經濟-益評估：

(1)工質的回收量

貴方可以根據自身的-際化學制水成本核算出每年可節約的生產成本。我方不作詳細計算。

(2)回收的熱量

化學補水吸熱量3434.60035 GJ/n，燃煤標準發熱量為29310kJ／kg，則排污水冷卻裝置回收熱量折合標煤為117.218462噸/年。貴方可以根據自身的-際燃煤-格核算出每年可節約的生產成本。我方不作詳細計算。

參考介紹

列管式排污冷卻器結---：

列管式排污冷卻器主要是由殼體、管束、左水室、右水室、支座及管路等附件組成。殼體采用-縫鋼管制作。管束由若干根不銹鋼管（304或316L材質）與左右兩管板及隔板組成。管板與冷卻管的連接，采用脹接或氬弧焊接結-。

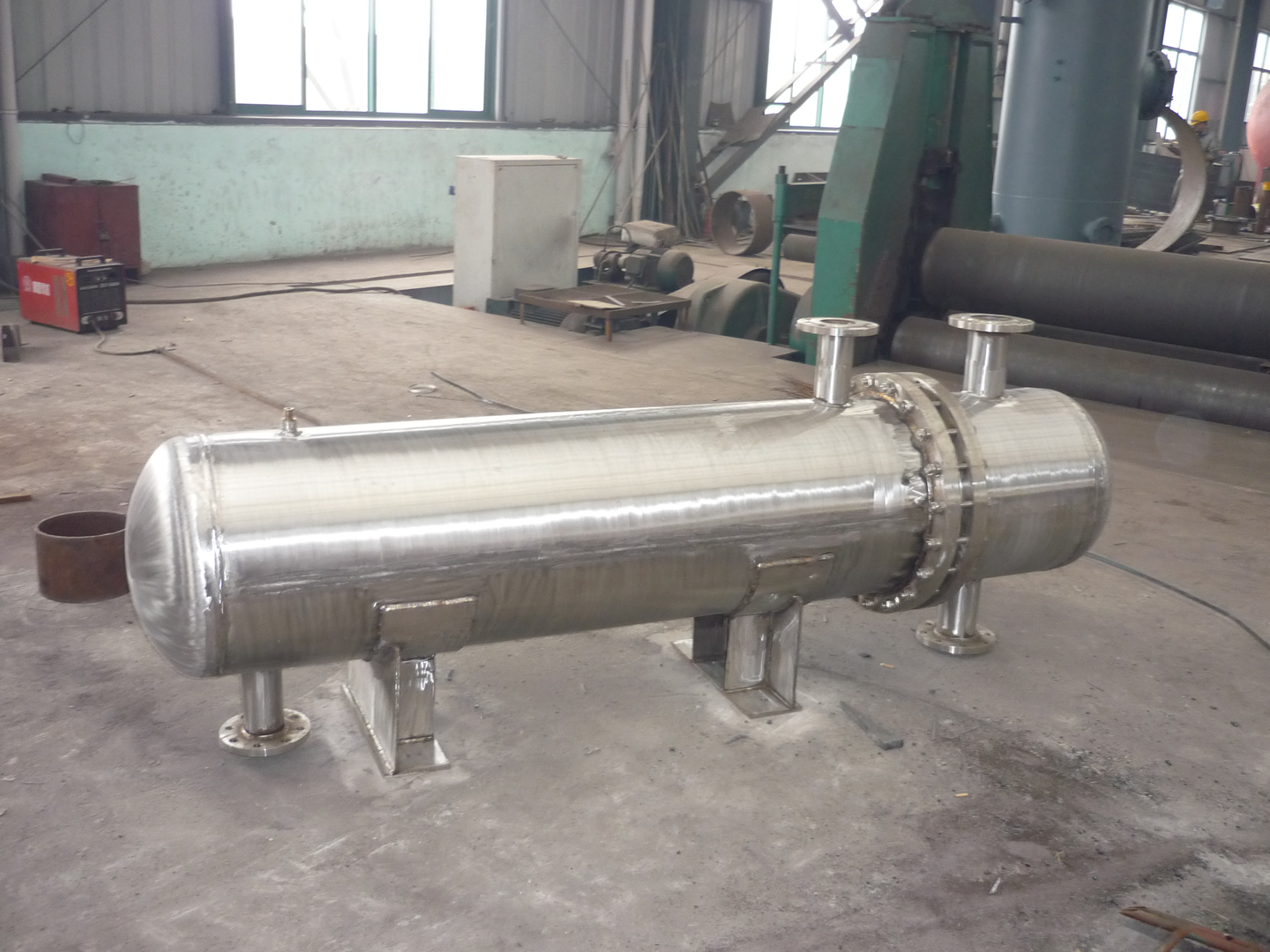

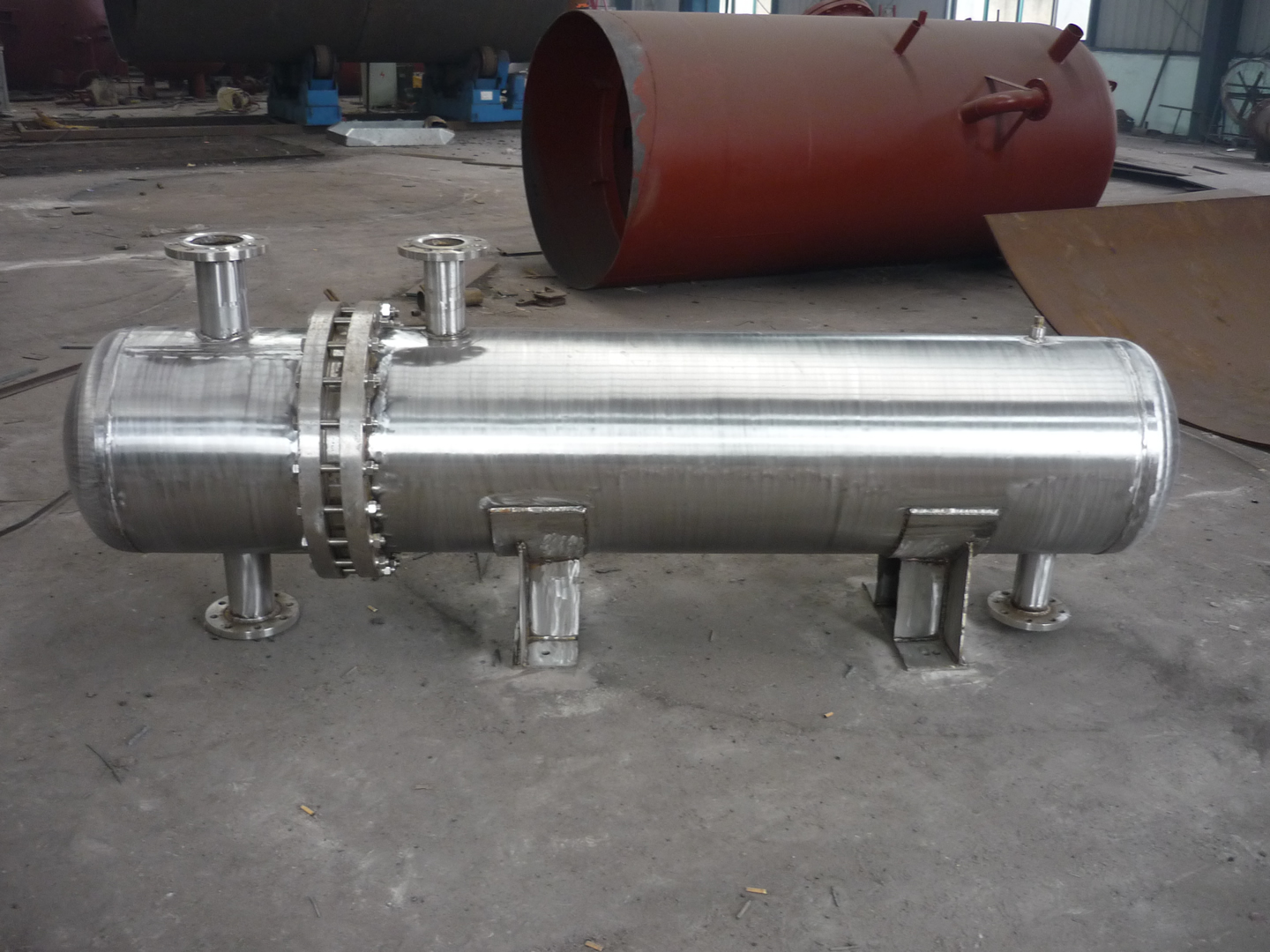

列管式排污冷卻器展示圖

表面式排污冷卻器結---：

表面式排污冷卻器又稱排污水冷卻裝置為表面式冷卻器，由蛇形管束、殼體及相關連接件組成，管材選用不銹鋼管，殼體采用碳鋼材質。表面式排污冷卻器具有汽阻小、傳熱-率高，安裝簡便及維護-修方便等--。

表面式排污冷卻器展示圖

表面式排污冷卻器設備系-連接及運行：

1.表面式排污冷卻器設備系-連接：

①表面式排污冷卻器應與排污擴容器（排污膨脹器）連接；

②表面式排污冷卻器進水口與除鹽水管路連接，出水口連接至除氧器塔頭的除鹽水進水口；

③經表面式排污冷卻器冷卻后的不凝結氣體由排汽口排出，凝結后的疏水排至低位水箱。

2.表面式排污冷卻器設備的運行：

排污水冷卻裝置安裝完畢后，-進冷水，后進排污水。進水量由表面式排污冷卻器根據補水量的需求適當調整。

工作原理

列管式排污冷卻器作用：

列管式排污冷卻器是排污水（被冷卻水）進入換熱體左水室上管程，經過管系通過右水室流經換熱體下管程，再從換熱體左水室排出；冷卻水由換熱殼體程進入后，經若干道折流板與冷卻水逆向流動，由換熱體殼排出，并充分的與排污水進行熱交換。

表面式排污冷卻器原理：

在不影響機組設備正-運行的情況下，利用排污水的熱-，通過表面式排污冷卻器來加熱待進入除氧器的補給水，使其溫度提升后進入除氧器，達到降低除氧器耗氣量、降低除氧水提升度，改善除氧器運行-果，提高生產經濟-益的目的。

技術參數

排污冷卻器型號說明：

□ — □
（1）□ 名稱：RJ-表示排污冷卻器（或熱交換器）
（2）□ 用數字表示其公稱換熱面積

排污冷卻器設計參數：

換熱面積：	7.5~35㎡	換熱器類別：	二類換熱器
管程介質：	排污水（被冷卻水）	殼體介質：	除鹽水（冷卻水）
設計壓力：	0.7~1.0MPa	設計壓力：	0.7~1.0MPa
工作壓力：	0.5~0.8MPa	工作壓力：	0.5~0.8MPa
設計溫度：	150~300℃	設計溫度：	100~150℃
-壓試驗壓力：	0.9~1.2MPa	-壓試驗壓力：	0.9~1.2MPa

排污冷卻器訂貨須知：

1.需方應提供相關技術參數或排污冷卻器的設計制造圖紙。

2.排污水及排污擴容器（排污膨脹器）的結-形式、工作壓力、工作溫度、容積。

3.材質選用：殼體材質(碳鋼或不銹鋼)，管材（不銹鋼管304.316L等）。

4.排污冷卻器形式：列管式排污冷卻器，表面式排污冷卻器兩種選擇其-。
